美女把尿口扒开让男人桶 I 成人三级做爰av I 爱爱插入视频 I 大尺度床戏做爰 I 亚洲精品发布 I 在线观看免费av网 I 久久综合激的五月天 I 免费成人精品视频 I 亚洲久久久久久 I 91无毒不卡 I 97精品在线观看 I 97一期涩涩97片久久久久久久 I 欧美日韩性 I 色www精品视频在线观看 I 国产一区二区久久精品 I 中国女厕偷窥 I 91九色福利 I 国产极品白丝玉足喷白浆高潮 I japan22xxxxhd乱 I 成人黄页在线观看 I 欧美性大战久久久久xxx I 国产女人aaa级久久久级 I 欧美日韩aaaa I 国产毛片毛片毛片毛片毛片 I 久久精品一区二 I 亚洲午夜天堂 I 免费精品在线观看 I 欧美人伦禁忌dvd, I 日韩一二三四区 I 韩国黄色毛片 I 欧美日韩亚洲系列 I 一级爱情片 I 东北大坑玩妇女自述 I 中文字幕8 I 日本美女护士毛茸茸

ICS 87.040

G 51

HG

中華人民共和國化工行業標準

HG/T 5573-2019

石墨烯鋅粉涂料Graphene zinc catings

2019-12-24發布                         2020-07-01實施

中華人民共和國工業和信息化部發布

本標準按照GB/T1.1-2009給出的規則起草。

本標準由中國石油和化學工業聯合會提出。

本標準由全國涂料和顏料標準化技術委員會(SAC/TC5) 歸口。

一、石墨烯鋅粉涂料行業標準HG/T 5573-2019

石墨烯鋅粉涂料標準HG/T 5573-2019規定了石墨烯鋅粉涂料的術語和定義、產品分類、要求、試驗方法、檢驗規則及標志、包裝 和貯存等內容。

石墨烯鋅粉涂料標準HG/T5573-2019適用于由石墨烯材料、鋅粉、無機或有機漆基等組成的涂料，產品主要用于ISO 12944-2:2017中定義的大氣腐蝕性等級（C2～C5）條件下鋼鐵基材表面的防腐蝕保護。

石墨烯鋅粉涂料標準HG/T 5573-2019不適用于不揮發分中金屬鋅含量低于30%的鋅粉涂料產品。

二、石墨烯鋅粉涂料規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

GB/T 1725—2007 色漆、清漆和塑料 不揮發物含量的測定

GB/T 1728—1979 漆膜、膩子膜干燥時間測定法

GB/T 1732—1993 漆膜耐沖擊測定法

GB/T 1766－2008 色漆和清漆 涂層老化的評級方法

GB/T 1771—2007 色漆和清漆 耐中性鹽霧性能的測定

GB/T 3186 色漆、清漆和色漆與清漆用原材料 取樣

GB/T 5210—2006 色漆和清漆 拉開法附著力試驗

GB/T 6682—2008 分析實驗室用水規格和試驗方法

GB/T 6750—2007 色漆和清漆 密度的測定 比重瓶法

GB/T 8170—2008 數值修約規則與極限數值的表示和判定

GB/T 8923.1—2011 涂覆涂料前鋼材表面處理 表面清潔度的目視評定 第 1 部分:未涂覆過的鋼材表面和全面清除原有涂層后的鋼材表面的銹蝕等級和處理等級

GB/T 9271 色漆和清漆 標準試板

GB/T 9278 涂料試樣狀態調節和試驗的溫濕度

GB/T 9750 涂料產品包裝標志

GB/T 13288.1—2008 涂覆涂料前鋼材表面處理 噴射清理后的鋼材表面粗糙度特性 第 1 部分：用于評定噴射清理后鋼材表面粗糙度的 ISO 表面粗糙度比較樣塊的技術要求和定義

GB/T 13452.2—2008 色漆和清漆 漆膜厚度的測定

GB/T 13491—1992 涂料產品包裝通則

GB/T 13893—2008 色漆和清漆 耐濕性的測定 連續冷凝法

GB/T 31416—2015 色漆和清漆 多組分涂料體系適用期的測定 樣品制備和狀態調節及試驗指南

HG/T 3668—2009 富鋅底漆

ASTM D6580—17 鋅粉顏料和富鋅涂料干漆膜中金屬鋅含量的測定（The determination of metallic zinc content in both zinc dust h5igment and in cured films of zinc-rich coatings）

三、石墨烯鋅粉涂料術語和定義

下列術語和定義適用于本文件。

3.1 石墨烯 grah5hene

每一個碳原子以 sh52雜化與三個相鄰碳原子鍵合形成的蜂窩狀結構的碳原子單層。

3.2 石墨烯材料 grah5hene materials；GM

由石墨烯單獨或堆垛而成、層數不超過 10 層的碳納米材料。

注 1：包括對石墨烯材料通過修飾、改性或功能化等方式以實現某些特定功能。

注 2：層數超過 10 層的為石墨。

四、石墨烯鋅粉涂料產品分類

石墨烯鋅粉涂料標準HGT5573-2019將石墨烯鋅粉涂料按漆基類型分為Ⅰ型和Ⅱ型：

Ⅰ型：無機石墨烯鋅粉涂料，包括溶劑型無機石墨烯鋅粉涂料和水性無機石墨烯鋅粉涂料；

Ⅱ型：有機石墨烯鋅粉涂料，包括溶劑型有機石墨烯鋅粉涂料和水性有機石墨烯鋅粉涂料。

每一種類型按不揮發分中金屬鋅含量分為含鋅涂料和富鋅涂料：

含鋅涂料：不揮發分中金屬鋅含量≥30%，＜60%；

富鋅涂料：不揮發分中金屬鋅含量≥60%。

五、石墨烯鋅粉涂料要求

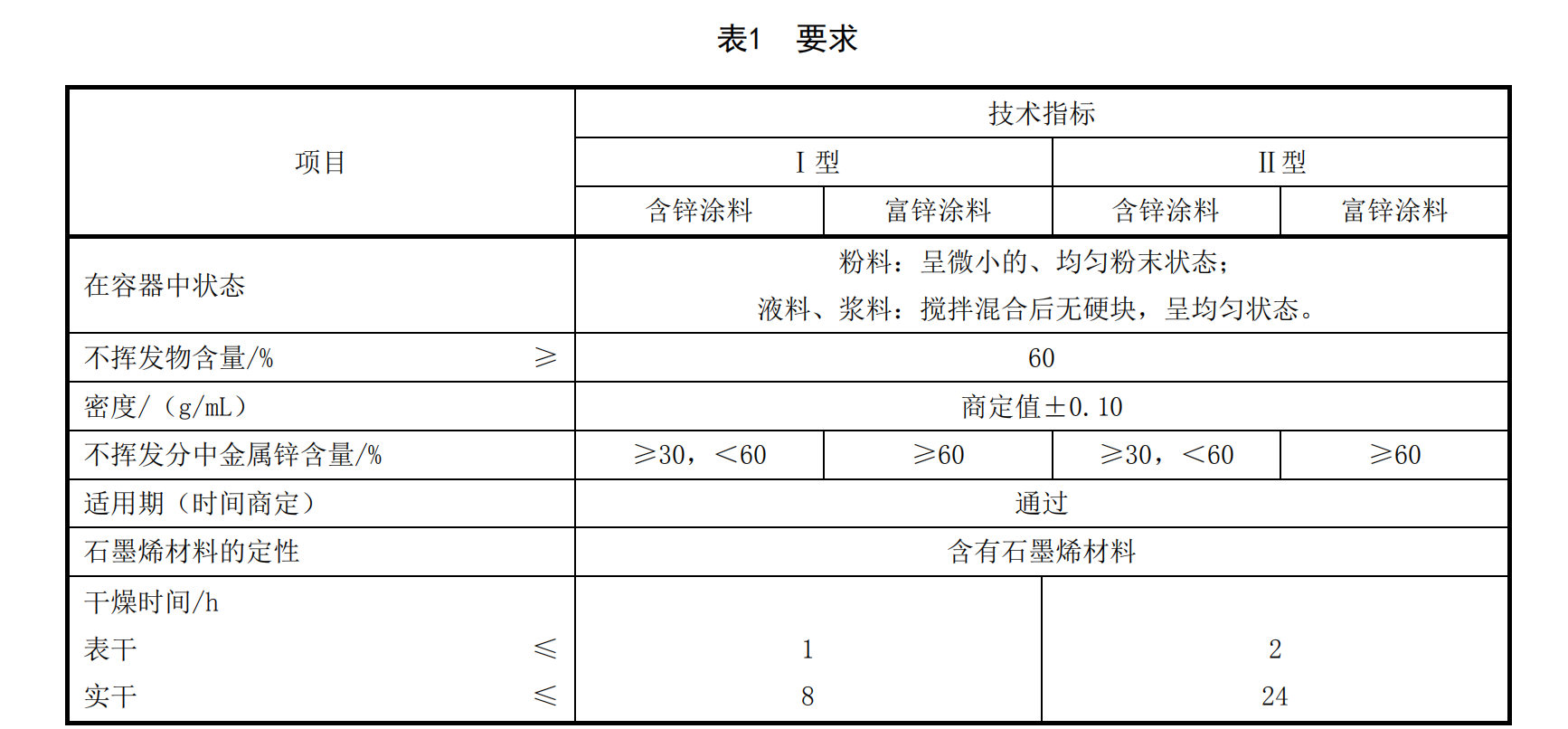

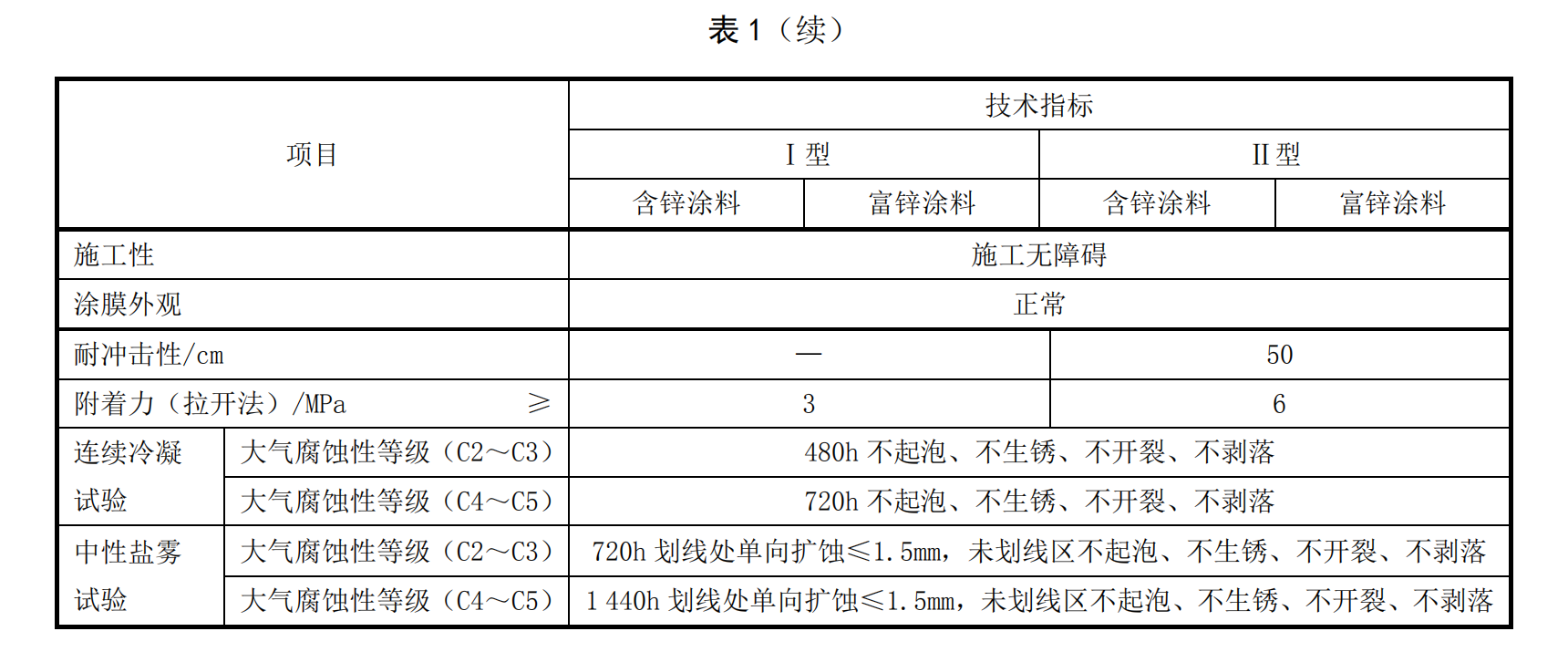

產品性能應符合表1的要求。

六、石墨烯鋅粉涂料試驗方法

6.1 取樣

按GB/T 3186的規定取樣，也可按商定方法取樣。取樣量根據檢驗需要確定。

6.2 試驗環境

除非另有規定，Ⅰ型中溶劑型石墨烯鋅粉涂料的試板在溫度為（30±5）℃、相對濕度為（80±5）% 的條件下養護7d后進行檢驗，Ⅰ型、Ⅱ型中水性石墨烯鋅粉涂料的試板在符合GB/T 9278規定的條件下養護14d后進行檢驗，Ⅱ型中溶劑型石墨烯鋅粉涂料的試板在符合GB/T 9278規定的條件下養護7d后進行 檢驗。

除非另有規定，適用期、干燥時間、涂膜外觀、耐沖擊性和附著力（拉開法）項目的試驗環境應符合GB/T 9278的規定，其余項目的試驗環境按相關檢驗方法標準的規定進行。

6.3 試驗樣板的制備

6.3.1 底材及底材處理

除非另有商定，按表2的規定選用底材。除非另有商定，試驗用馬口鐵板和鋼板的材質和處理應符 合GB/T 9271的規定。鋼板經噴砂清理后，表面清潔度應達到GB/T 8923.1—2011中規定的Sa21/2級，表面粗糙度應達到GB/T 13288.1—2008中規定的“中（G）”級。商定的底材材質類型和底材處理方法應在檢驗報告中注明。

6.3.2 試樣準備

按產品規定的組分配比混合均勻并放置規定的熟化時間后制板。

6.3.3 試驗樣板的制備

除非另有商定，按表2的規定制備試驗樣板。采用與本標準規定不同的樣板制備方法和干膜厚度應 在檢驗報告中注明。

漆膜厚度的測量按GB/T 13452.2—2008的規定進行。測量噴砂鋼板上的干膜厚度時，從試板的上部、中部和底部各取不少于兩次讀數，讀數時距離邊緣至少10mm，去掉任何異常高或低的讀數，取六次讀數的平均值。

6.4 測試方法

6.4.1 一般規定

除非另有規定，在試驗中僅使用確認為化學純及以上純度的試劑和符合GB/T 6682—2008中三級水 要求的蒸餾水或去離子水。試驗溶液在試驗前預先調整到試驗溫度。

6.4.2 在容器中狀態

粉料：目視觀察進行評定。

液料、漿料：打開容器，用調刀或攪拌棒攪拌，允許容器底部有沉淀，若經攪拌易于混合均勻，可 評定為“攪拌混合后無硬塊，呈均勻狀態”。

6.4.3 不揮發物含量

按GB/T 1725—2007的規定進行。將產品各組分按生產商規定的比例混合均勻后進行測試。稱樣量 為（2.5±0.2）g，烘烤溫度為(105±2)℃，烘烤時間為2h。

6.4.4 密度

按GB/T 6750—2007的規定進行。將產品各組分按生產商規定的比例混合均勻后進行測試。

6.4.5 不揮發分中金屬鋅含量

6.4.5.1 總則

化學分析法和儀器法并列使用。仲裁檢驗用化學分析法。

6.4.5.2 化學分析法

按HG/T 3668—2009中附錄A的規定進行。

注：當產品中含有干擾元素（如鋁、鐵等）時，本方法不適用。

6.4.5.3 儀器法

按ASTM D6580—17的規定進行。如果測得的是鋅粉顏料中的金屬鋅含量，則根據液料和粉料的配比及不揮發物含量，按HG/T 3668—2009附錄A中式（A.3）計算出不揮發分中金屬鋅含量。

6.4.6 適用期

按GB/T 31416—2015的規定進行。試驗溫度為（23±2）℃，放置商定的時間后，按6.4.2和6.4.10 條的要求考察在容器中狀態和涂膜外觀。如果試驗結果符合6.4.2和6.4.10條的要求，同時在制板過程 中施涂無障礙，則認為能使用，評為“通過”。

6.4.7 石墨烯材料的定性

按附錄A的規定進行。石墨烯鋅粉涂料中石墨烯材料的掃描電鏡圖例參見附錄B，易與石墨烯材料混 淆的典型物質的掃描電鏡圖例參見附錄C。

6.4.8 干燥時間

按GB/T 1728—1979的規定，表干按乙法進行，實干按甲法進行。

6.4.9 施工性

按6.3條的規定進行施涂，如施涂過程中無困難，則評為施工無障礙。

6.4.10 涂膜外觀

樣板在散射日光下目視觀察，如果涂膜均勻，無流掛、發花、針孔、開裂和剝落等涂膜病態，則評 為“正常”。

6.4.11 耐沖擊性

按GB/T 1732—1993的規定進行。

6.4.12 附著力（拉開法）

按GB/T 5210—2006的規定，采用直徑為20mm的試柱，上下兩個試柱與試板同軸心對接進行試驗。

6.4.13 連續冷凝試驗

按GB/T 13893—2008的規定進行。試驗結束后取出樣板觀察，如出現起泡、生銹、開裂和剝落等涂 膜病態現象，按GB/T 1766—2008進行描述。

6.4.14 中性鹽霧試驗

按GB/T 1771—2007的規定進行，在試板上劃一道平行于試板長邊的劃線進行試驗。試驗結束后取 出樣板觀察，如出現起泡、生銹、開裂和剝落等涂膜病態現象，按GB/T 1766—2008進行描述。

七、石墨烯鋅粉涂料檢驗規則

7.1 檢驗分類

7.1.1 產品檢驗分為出廠檢驗和型式檢驗。

7.1.2 出廠檢驗項目包括在容器中狀態、不揮發物含量、密度和干燥時間。

7.1.3 型式檢驗項目包括本標準所列的全部技術要求。在正常生產情況下，連續冷凝試驗和中性鹽霧 試驗每二年至少檢驗一次；其余項目每年至少檢驗一次。

7.2 檢驗結果的判定

7.2.1 檢驗結果的判定按 GB/T 8170—2008 中修約值比較法的規定進行。

7.2.2 應檢項目的檢驗結果均達到本標準要求時，該試驗樣品為符合本標準要求。

八、石墨烯鋅粉涂料標志、包裝和貯存

8.1 標志

按GB/T 9750的規定進行。在包裝標志或說明書上注明產品類別。包裝標志上應明確組分配比。

8.2 包裝

按GB/T 13491—1992中一級包裝要求的規定進行。

8.3 貯存

產品貯存時應保證通風、干燥，防止日光直接照射，并應隔絕火源、遠離熱源。產品應根據類型定 出貯存期，并在包裝標志上明示。

九、相關信息

hg5573、石墨烯行業標準、石墨烯水性漆、碳纖維石墨烯涂料、氧化石墨烯涂料、什么是石墨烯涂料、石墨烯鋅粉底漆標準HG、石墨烯環氧富鋅底漆、石墨烯防腐涂料、石墨烯在涂料中的應用

十、相關產品

石墨烯環氧底漆 博凱石墨烯環氧底漆廠家生產：石墨烯環氧樹脂底漆環氧石墨烯底漆石墨烯環氧富鋅底漆石墨烯環氧封閉底漆環氧石墨烯鋅粉底漆等質優價廉，全國快速到貨。王總13731086952 時間：2019/9/14

石墨烯防腐涂料 石家莊博凱石墨烯防腐涂料廠家生產的石墨烯防腐涂料配方科學、性能優異、廣泛應用于國內外重大項目。產品有：石墨烯環氧防腐涂料、石墨烯聚氨酯防腐涂料、石墨烯富鋅涂料、石墨烯氟碳涂料、石墨烯水性防腐涂料，六大系列，四十多種產品。 時間：2018/6/13

石墨烯環氧富鋅底漆 石家莊博凱石墨烯防腐涂料廠家生產銷售：石墨烯環氧富鋅底漆、石墨烯鋅底漆、石墨烯富鋅底漆、石墨烯中間漆、石墨烯聚氨酯面漆等石墨烯漆，質優價廉。王總13731086952 時間：2017/12/13

石墨烯鋅底漆 石墨烯鋅底漆生產廠家：石家莊博凱防腐涂料廠，生產銷售：環氧石墨烯鋅粉底漆、石墨烯富鋅底漆、環氧石墨烯富鋅防銹底漆等油漆。標準化生產、價格優惠、全國快速到貨。王總13731086952 時間：2015/5/12

石墨烯聚氨酯防腐涂料面漆 石墨烯聚氨酯防腐涂料面漆由石墨烯、脂肪族異氰酸酯、含羥基的丙烯酸樹脂、防腐顏料、稀釋劑、助劑組成的石墨烯重防腐涂料。用于油罐、船舶、工程車輛、路燈桿、公路護欄、橋梁、機械設備、混凝土結構、鋼結構等防腐涂裝面漆。 時間：2018/4/13
